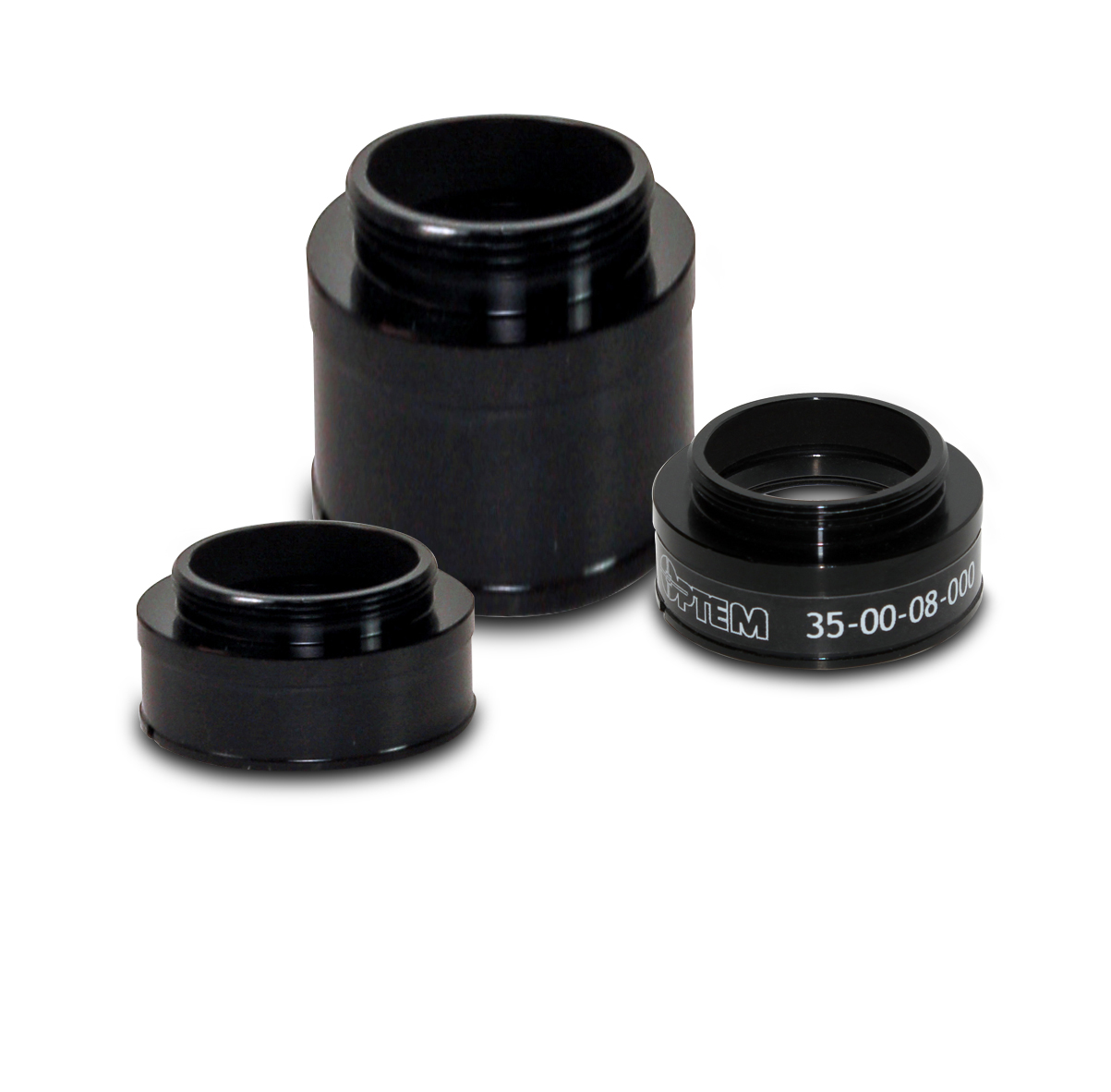

Objektive
Unsere auf unendlich korrigierten FUSION Objektive sind speziell für große Arbeitsabstände entwickelt und bieten hierfür eine optimale optische Abbildungsleistung. Eine reibungslose und schnelle Austauschbarkeit der Objektive erlaubt eine Feinabstimmung der Parameter Auflösungsvermögen, Arbeitsabstand und Vergrößerung und damit eine Anpassung des Systems an wechselnde Anwendungsanforderungen.
Die FUSION Objektive sind standardmäßig in einer großen Auswahl an Vergrößerungsmaßstäben erhältlich und decken einen breiten Bereich an Arbeitsabständen ab. Die auf unendlich korrigierten Objektive bieten besonders große Arbeitsabstände und vergrößern auf diese Weise den frei zugängigen Bereich rund um die Probe. Dabei stellen sie sicher, dass Aufnahmen mit hoher Vergrößerung auch dann realisierbar sind, wenn die Nähe zur Probe nicht geben ist. Alle Produkte sind sowohl für den sichtbaren als auch für den SWIR-Bereich erhältlich, kundenspezifische Designs sind auf Anfrage möglich.
Sichtbar:
|
Artikel-Nr. |
Beschreibung |
Vergrößerung |
EFL (mm) |
Arbeitsabstand (mm) |
Wellenlängenbereich |
Gewicht (g) |
|
35-00-11-000 |
0,40X Objektiv |
0,40X |
500 |
490 |
400-700 nm |
17 |
|
35-00-10-000 |
0,50X Objektiv |
0,50X |
400 |
390 |
400-700 nm |
17 |
|
35-00-09-000 |
0,67X Objektiv |
0,67X |
300 |
290 |
400-700 nm |
17 |
|
35-00-08-000 |
1,00X Objektiv |
1,00X |
200 |
190 |
400-700 nm |
17 |
|
35-00-06-000 |
1,25X Objektiv |
1,25X |
160 |
155 |
400-700 nm |
17 |
|
35-00-05-000 |
1,43X Objektiv |
1,43X |
140 |
135 |
400-700 nm |
17 |
|
35-00-04-000 |
1,67X Objektiv |
1,67X |
120 |
110 |
400-700 nm |
17 |
|
35-00-03-000 |
2,00X Objektiv |
2,00X |
100 |
95 |
400-700 nm |
17 |
|
35-00-01-000 |
3,00X Objektiv |
3,00X |
67 |
50 |
400-700 nm |
34 |
|
35-00-02-000 |
4,00X Objektiv |
4,00X |
50 |
32 |
400-700 nm |
51 |
SWIR
|
Artikel-Nr. |
Beschreibung |
Vergrößerung |
EFL (mm) |
Arbeitsabstand (mm) |
Wellenlängenbereich |
Gewicht (g) |
|
45-00-10-000 |
0,50X Objektiv, SWIR |
0,50X |
400 |
390 |
633-1700 nm |
17 |
|
45-00-08-000 |
1,00X Objektiv, SWIR |
1,00X |
200 |
190 |
633-1700 nm |
17 |
|
45-00-06-000 |
1,25X Objektiv, SWIR |
1,25X |
160 |
155 |
633-1700 nm |
17 |
|
45-00-03-000 |
2,00X Objektiv, SWIR |
2,00X |
100 |
95 |
633-1700 nm |
17 |
- Vergrößerungen von 0,4x bis 4,0x
- Arbeitsabstand von 32 mm bis 490 mm
- Numerische Aperturen von 0,018 bis 0,18
- Versionen für sichtbares Licht (400–700 nm) und SWIR (633–1700 nm)
- Auf unendlich korrigiertes Optikdesign
Sichtbar:
|
Artikel-Nr. |
Beschreibung |
Vergrößerung |
EFL (mm) |
Arbeitsabstand (mm) |
Wellenlängenbereich |
Gewicht (g) |
|
35-00-11-000 |
0,40X Objektiv |
0,40X |
500 |
490 |
400-700 nm |
17 |
|
35-00-10-000 |
0,50X Objektiv |
0,50X |
400 |
390 |
400-700 nm |
17 |
|
35-00-09-000 |
0,67X Objektiv |
0,67X |
300 |
290 |
400-700 nm |
17 |
|
35-00-08-000 |
1,00X Objektiv |
1,00X |
200 |
190 |
400-700 nm |
17 |
|
35-00-06-000 |
1,25X Objektiv |
1,25X |
160 |
155 |
400-700 nm |
17 |
|
35-00-05-000 |
1,43X Objektiv |
1,43X |
140 |
135 |
400-700 nm |
17 |
|
35-00-04-000 |
1,67X Objektiv |
1,67X |
120 |
110 |
400-700 nm |
17 |
|
35-00-03-000 |
2,00X Objektiv |
2,00X |
100 |
95 |
400-700 nm |
17 |
|
35-00-01-000 |
3,00X Objektiv |
3,00X |
67 |
50 |
400-700 nm |
34 |
|
35-00-02-000 |
4,00X Objektiv |
4,00X |
50 |
32 |
400-700 nm |
51 |
SWIR
|
Artikel-Nr. |
Beschreibung |
Vergrößerung |
EFL (mm) |
Arbeitsabstand (mm) |
Wellenlängenbereich |
Gewicht (g) |
|
45-00-10-000 |
0,50X Objektiv, SWIR |
0,50X |
400 |
390 |
633-1700 nm |
17 |
|
45-00-08-000 |
1,00X Objektiv, SWIR |
1,00X |
200 |
190 |
633-1700 nm |
17 |
|
45-00-06-000 |
1,25X Objektiv, SWIR |
1,25X |
160 |
155 |
633-1700 nm |
17 |
|
45-00-03-000 |
2,00X Objektiv, SWIR |
2,00X |
100 |
95 |
633-1700 nm |
17 |
- Vergrößerungen von 0,4x bis 4,0x
- Arbeitsabstand von 32 mm bis 490 mm
- Numerische Aperturen von 0,018 bis 0,18
- Versionen für sichtbares Licht (400–700 nm) und SWIR (633–1700 nm)
- Auf unendlich korrigiertes Optikdesign
