![MeVis-C Objektive MeVis-C Objektive](https://www.excelitas.com/sites/default/files/2022-01/MeVis-C%20group_0.png)
MeVis-C Objektive
Die LINOS MeVis-C Objektive wurden speziell für die Verwendung mit den höchstauflösenden Sensoren, die am Markt verfügbar sind, entwickelt. Sie gewährleisten eine außergewöhnlich hohe Auflösung über den gesamten Sensor und bieten damit die beste Abbildungsqualität für besonders anspruchsvolle Anwendungen. Diese Objektive zeichnen sich außerdem durch ihre hervoragenden Farbkorrektur über den gesamten Spektralbereich von 450 bis 900 nm, einer geringen Verzeichnung und einer minimale Vignettierung aus. Die Verwendung von Premium-Glas in Verbindung mit speziellen Beschichtungen garantiert eine hervorragende Farbwiedergabe.
Die MeVis-C Objektive lösen bis zu 200 Lp/mm auch in die äußersten Bildecken eines 1-Zoll-Sensors auf. Nur die MeVis-C Objektivreihe kombiniert all diese wichtigen optischen Eigenschaften und repräsentiert die perfekte Optik für moderne hochauflösende Sensoren mit bis zu 1 Zoll Durchmesser.
Die hochwertige Mechanik weist Klemmschrauben zum Arretieren der Fokuslage und der Blende auf, sie verhindern eine Verstellung durch Vibration oder Erschütterung in rauen Umgebungen. Fokus- und Apertur lassen sich über die Gummirändel sanft und gleichmäßig bewegen, wie man es von einem High-End-Objektiv erwartet und dadurch präzise einstellen.
Hauptmerkmale:
- Höchste optische Abbildungsleistung
- Großer Bildkreis bis zu ein (1) Zoll
- Für Pixelgrößen unter zwei (2) µm
- Hohe numerische Apertur
- Brennweite: 12 ... 50 mm
- Maßstabsbereich: 0 ... - 0,1
- Spektralbereich: 450–900 nm
- Fokussierung: manuell oder arretierbar
- Irisblende: manuell oder arretierbar
- Filtergewinde: M35,5x0,5
- Objektivdurchmesser: 42 mm
3D-Zeichnungen und Datenblätter für jedes Objektiv finden Sie im Q-Shop unter „Docs + Drawings“.
Suchen Sie das richtige Objektiv für Ihre Machine Vision Anwendung? Testen Sie noch heute unseren MachVis-Objektivkonfigurator!
Artikel-Nr. |
Produkt- bezeichnung |
Brenn- weite |
Blendenzahl- bereich |
Maßstabs- bereich |
Bildkreis |
Arbeits- abstand |
Blenden- |
Max. Sensorgröße |
optimierter Maßstab |
Schnittstelle |
(mm) |
|
|
(Durchmesser) (mm) |
(mm) |
||||||
0020-005-000-40 |
MeVis-C 1.8/12 |
12 |
1.8 … 11 |
-0.25 ... 0 |
11 |
30 - ∞ |
1,8 |
2/3'' |
-0,05 |
C-Mount |
0020-004-000-40 |
MeVis-C 1.8/16 |
16 |
1.6 … 11 |
-0.1 ... 0 |
11 |
150 - ∞ |
1,6 |
2/3'' |
-0,05 |
C-Mount |
0020-002-000-40 |
MeVis-C 1.8/25 |
25 |
1.6 … 16 |
-0.1 ... 0 |
16 |
260 - ∞ |
1,6 |
1'' |
-0,05 |
C-Mount |
0020-001-000-40 |
MeVis-C 1.8/35 |
35 |
1.6 … 16 |
-0.1 ... 0 |
16 |
370 - ∞ |
1,6 |
1'' |
-0,05 |
C-Mount |
0020-003-000-40 |
MeVis-C 1.8/50 |
50 |
1.8 … 16 |
-0.075 ... 0 |
16 |
670 - ∞ |
1,8 |
1'' |
C-Mount |

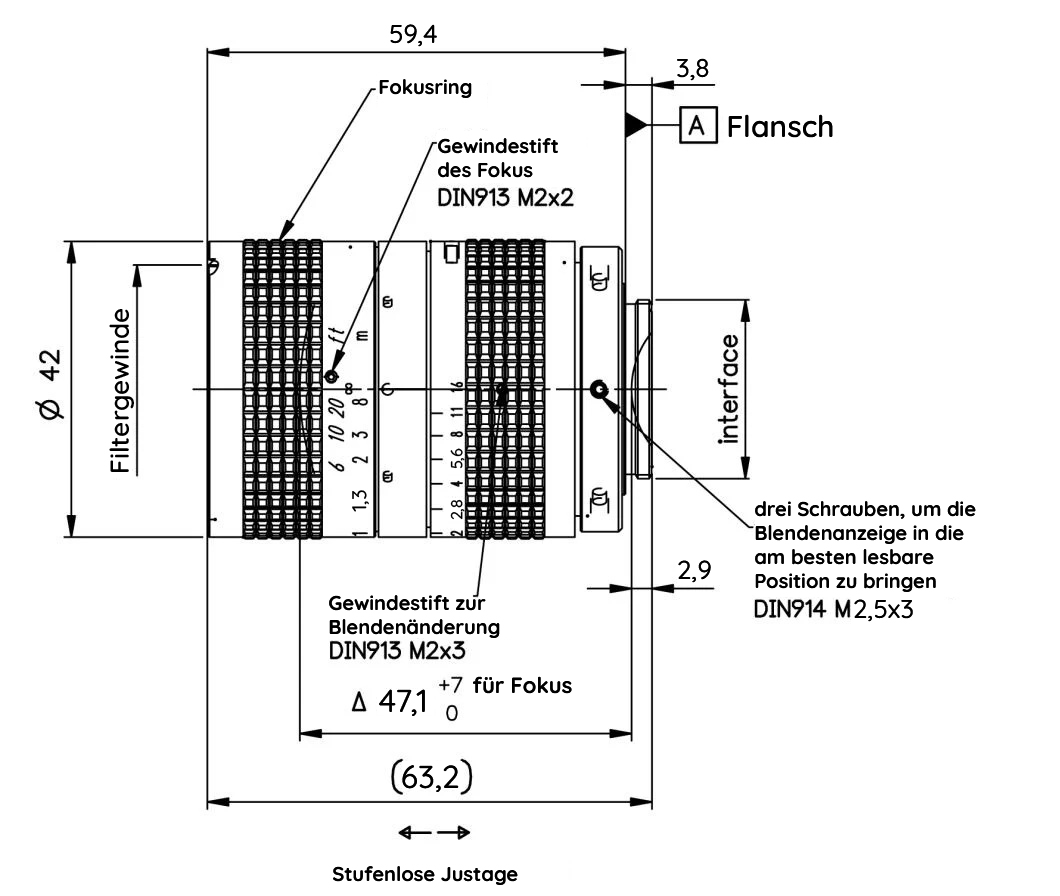

![MeVis-C Technische Zeichnung](https://www.excelitas.com/sites/default/files/resize/inline-images/Techn-Z%20MeVis-1-6_35-536x453.jpg)

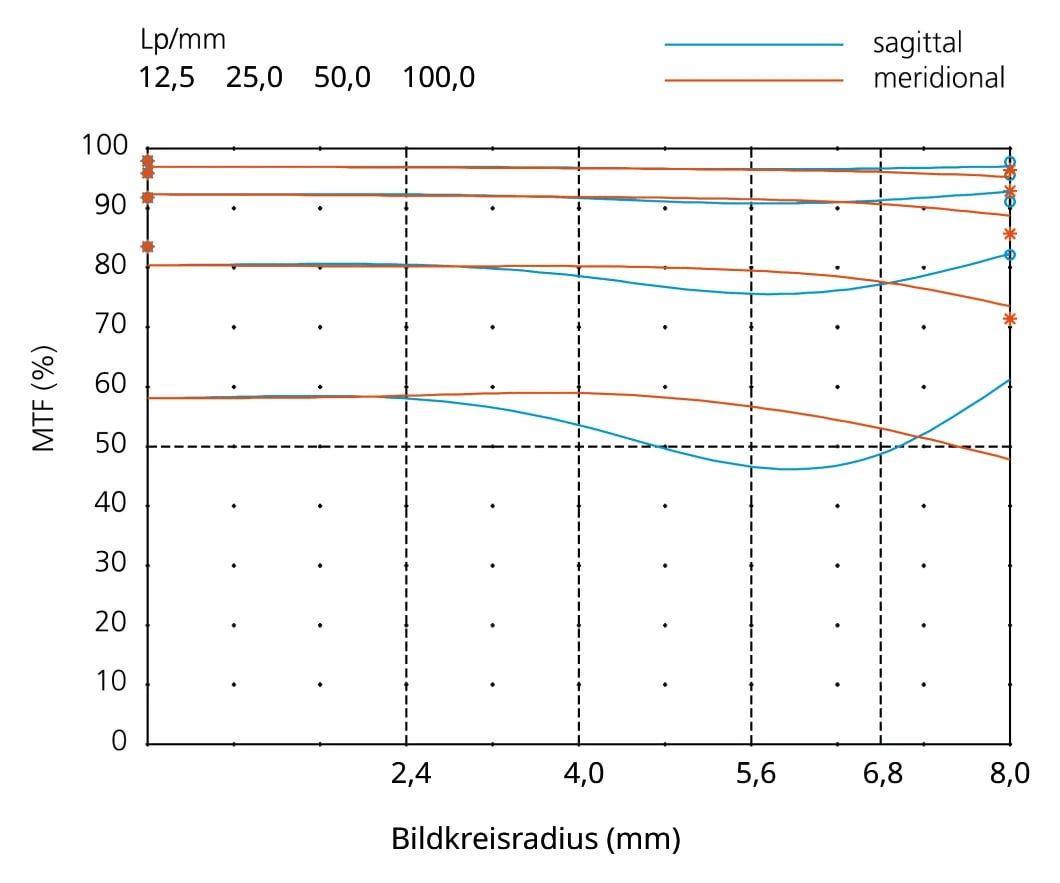

![MTF von MeVis-C 1.6/35 mit β‘= -0.05, Blende = 1.6](https://www.excelitas.com/sites/default/files/resize/inline-images/mevis-c_1.6_35_mtf-519x433.png)
